¿QUÉ es POLYSUN?

Polysun lo desarrolla el fabricante suizo Velasolaris, muy presente en el mercado alemán. Software ideal para proyecto e integración de recursos en la planificación o venta de instalaciones. Fácilmente considera variantes y calcula la rentabilidad de cada solución. Simulación orientada a objeto con productos de fabricantes. Esto hace rápido y sencillo proponer una solución, incluyendo algoritmos de control. Hay más de 1000 templates (plantillas) predefinidas, algunas de ellas de fabricantes muy populares. Disponible la meteo del CTE y simulación avanzada de cargas internas. Fácilmente adaptable a una situación de proyecto concreta.

Combinado solar térmico

Se vende en distintos formatos: Designer (ingenierías, consultoras, integradores) - Professional (trabajos de campo, ventas) - Constructor (online para PV) - Educational (para centros de FP, universidades) - Soluciones/servicios a medida (para dimensionado de equipos on-line, por ejemplo...) - ONLINE (calculadora online para PV, solar térmica o sistemas de bombeo de agua caliente) El precio se calcula dependiendo de los módulos y el nivel de usuario. El precio oscila entre los 2000 a 3500 euros considerando todos los módulos. Una solución específica para solar térmica (sin el resto de módulos) costaría unos 950 €. Hay opciones de alquiler por un año o de adquirir la herramienta mediante renting tecnológico (puede incluir formación, hardware y servicios) a 12-24-36 meses.

¿Cómo probar polysun? Hay licencias de trial y estamos preparando cursos de formación presenciales y on-line de una forma regular. También podéis echar un vistazo a algunos ejemplos on-line gratuitos que os pueden dar idea de la versatilidad y funcionalidades del programa:

Ejemplo de cálculo a medida para Vaillant de una instalación de ACS, calefacción o piscina.

http://www.polysunonline.com/PsoPublic/app/vaillantCH/project

Referencias de programas para fabricantes aqui.


Datos meteorológicos

Un punto de partida inicial básico en el cálculo de instalaciones sería la meteo concreta del lugar donde se está planteando el proyecto. De este modo se pueden combinar recursos de generación solar térmica (por ejemplo) teniendo en cuenta los meses cálidos y de buen rendimiento solar con los menos productivos. Hay varias formas de introducir la meteo. El programa dispone de meteonorm6 integrado (https://www.meteonorm.com/). Con este recurso se pueden cargar los parámetros horarios de clima con cierta precisión (estos parámetros son temperatura, radiación global, radiación difusa, velocidad del viento, humedad). La ubicación se puede elegir de un mapa y automáticamente meteonorm actualiza los datos de clima horarios. Es posible también cargar un perfil horario de usuario. De este modo podemos introducir las zonas climáticas del CTE en España, por ejemplo. Ya hemos testeado el pasar los ficheros del CTE a Polysun y en breve tendremos disponibles todas las zonas climáticas.

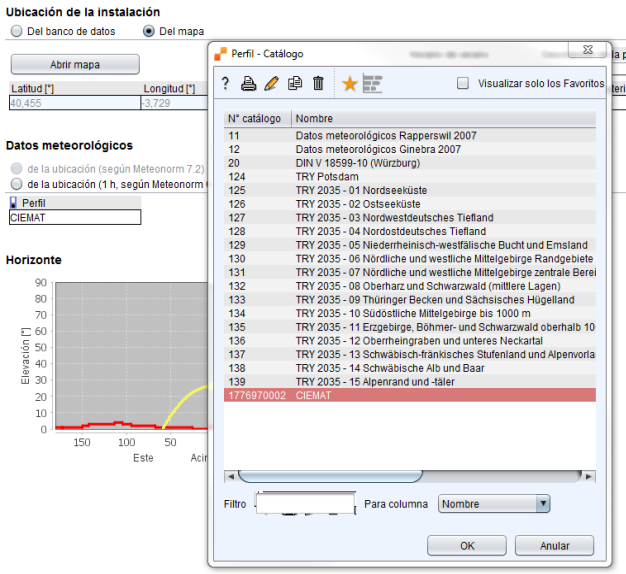

Perfil meteo CIEMAT

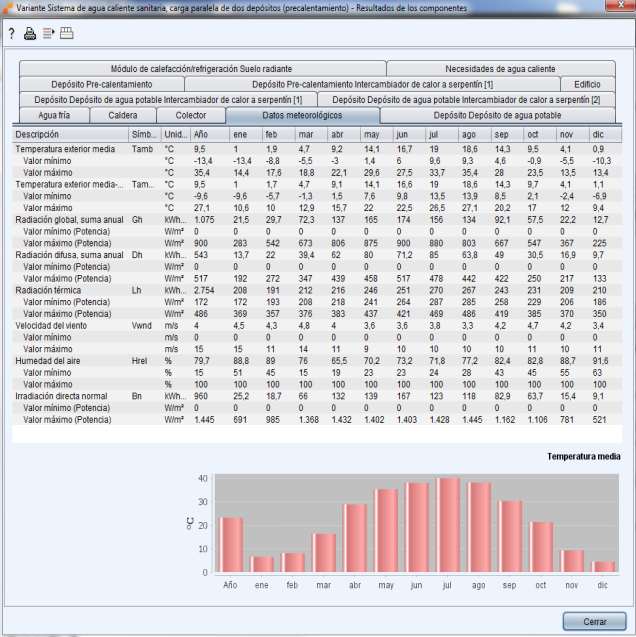

Datos meteo resumen

Simulación de cargas internas

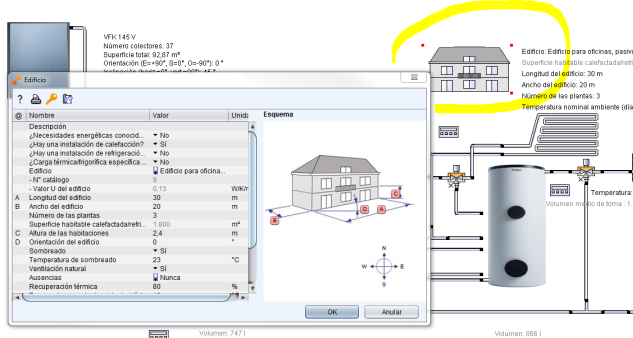

La definición de las cargas internas se hace con un componente "edificio". En él podemos definir múltiples parámetros (ver imagen). El perfil de carga también se puede editar y añadir uno propio específico. Para lo cual se pueden utilizar simuladores más especializados (por ejemplo https://www.loadprofilegenerator.de/ ).

Carga edificio

Localización

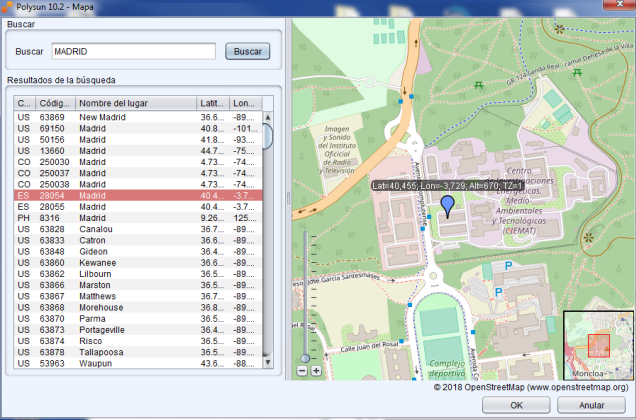

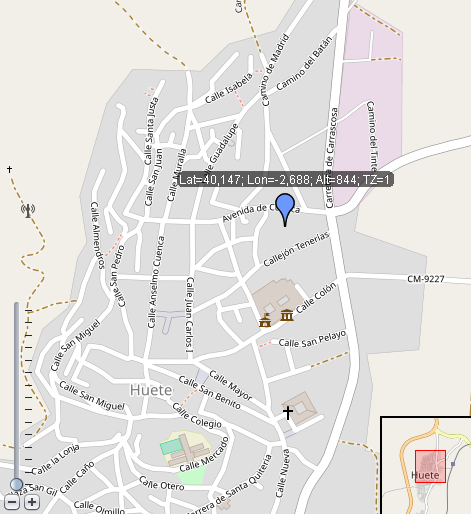

La ubicación se puede seleccionar en un mapa y completar los detalles de orientación, relieve y sombras. El mapa nos daría también la altitud de la instalación.

Mapa CIEMAT Madrid

Ubicación detallada

Comparaciones económicas

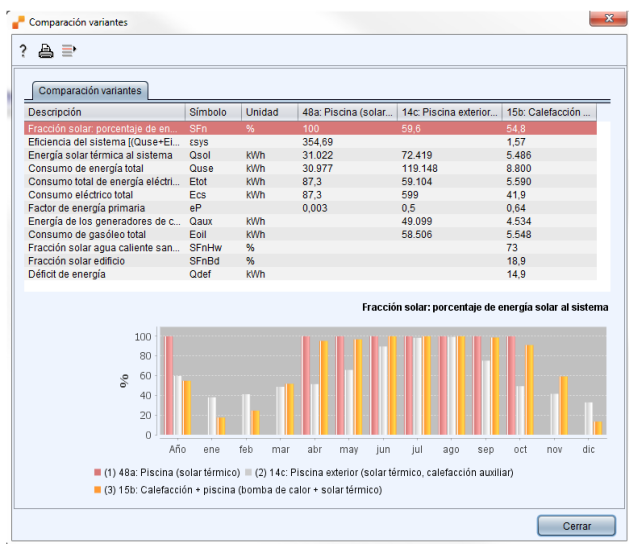

Además de la integración de distintos elementos de instalaciones y control, Polysun hace posible comparar las soluciones desde un punto de vista de rentabilidad económica. Dentro del programa es posible diseñar distintas VARIANTES y a partir de esos modelos comparar los costes de inversión y de explotación (para un mismo escenario meteo).

Comparación de variantes

Fotovoltaica

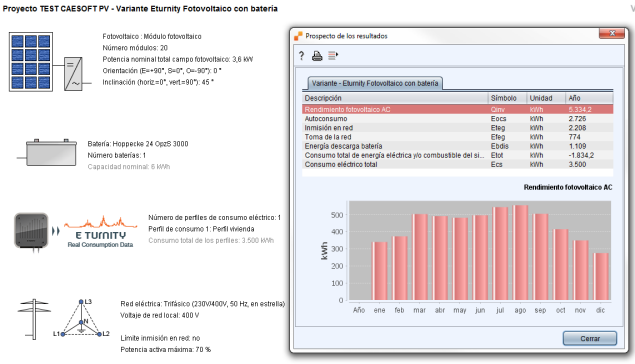

Polysun permite hacer tanto pequeños proyectos como instalaciones grandes fotovoltáicas. Integraría módulos, inversores, baterías, red y consumidores. Podemos ver un ejemplo en la imagen adjunta de "E Turnity". La implementación de los modelos es rápida pues una vez elegida la ubicación hay varias pantallas que guian al usuario en la elección del resto de parámetros.

Polysun fotovaltaico E Turnity

Térmica

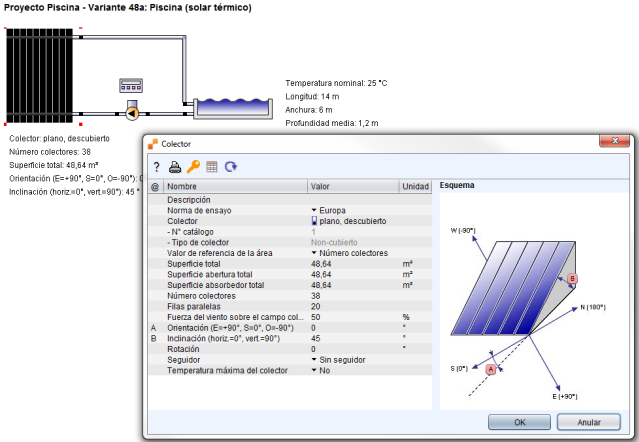

La incorporación de paneles y circuitos de energía solar térmica es sencilla e incorpora una amplia base de datos de paneles disponibles en el mercado.

Solar térmica

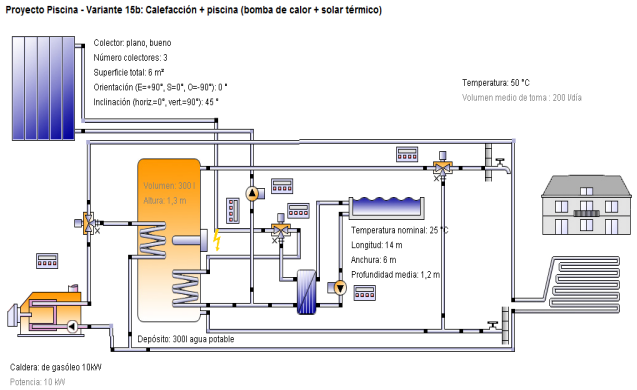

Se pueden combinar o integrar los paneles solares en instalaciones más complejas que incluyan calderas, intercambiadores, sistemas de calefacción o piscinas. El programa ya tiene ejemplos de los que partir o se pueden implementar nuevos modelos como el de la figura.

Combinación de solar térmico

Geotermia

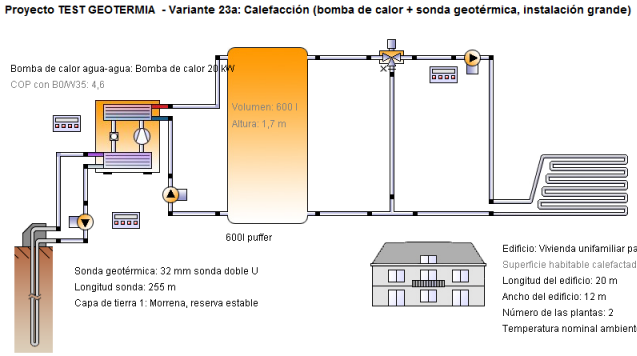

En el caso de una instalación geotérmica es fácil integrar sondas con bombas de calor y acumuladores, y generar de forma rápida una instalación de calefacción solamente con calor geotérmico o integrada con otros sistemas.

Geotermia

Controladores

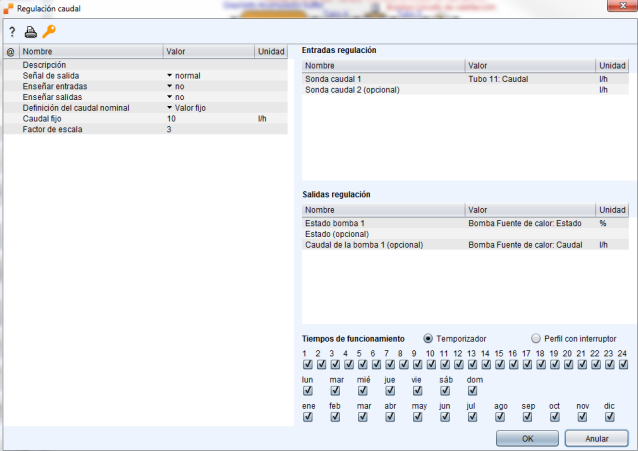

Un aspecto fundamental de Polysun son los controladores. Mediante este tipo de dispositivos podemos controlar caudales o el funcionamiento de la instalación de formas muy diversas. La implementación física de estos controladores puede ser un PLC o controladores electrónicos específicos de algunos aparatos, pero en Polysun somos capaces de probar la lógica de funcionamiento en función de los cambios meteo u otros factores.

Regulación caudal
