Alibre es un software CAD de mecánica con capacidad paramétrica y generación de planos automática.
Permite importar y exportar a formatos CAD habituales (STEP, IGS, ACIS, Parasolid,...). Es fácil de
manejar y de una gran productividad en entornos de pequeños equipos de trabajo. Se presenta en tres
formatos (Atom3D, Professional, Expert, ver comparación
aquí) y es integrable con otras aplicaciones
para renderizado, análisis CAE, dinámica de sólidos, CAM o diseño de PCBs.
Es un rpograma con una larga trayectoria de éxito y puede consultar algunos en
esta página.

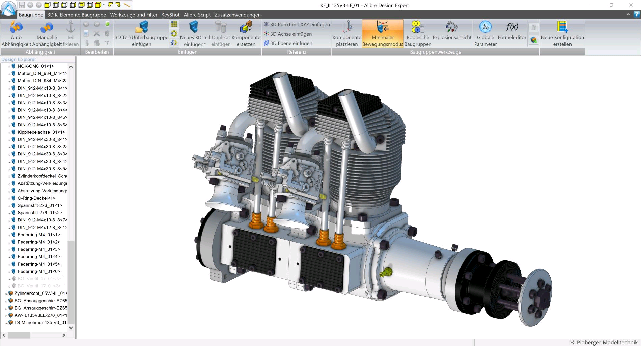

Modelado Sólido Paramétrico: Alibre proporciona las herramientas adecuadas para generar
sólidos de una forma fácil y muy intuitiva. Las operaciones realizadas son paramétricas, de modo que
podemos establecer relaciones matemáticas entre las diferentes cotas, que nos permitirán crear familias
de piezas semejantes y recoger las modificaciones que surjan en el proceso de diseño con un importante
ahorro de tiempo.
El esquema de trabajo en el modelado de piezas tridimensionales parte de dibujos 2D paramétricos ("sketch").
De ahí llegamos a cuerpos 3D aplicando las operaciones ("features") que tenemos disponibles en una paleta:
extrusiones y cortes, lineales y de rotación. Disponemos de un amplio abanico de operaciones, todas editables
y paramétricas, que permiten llegar a la forma final de la pieza: vaciados, arcos de acuerdo, chaflanes,
simetrías, repeticiones, etc.

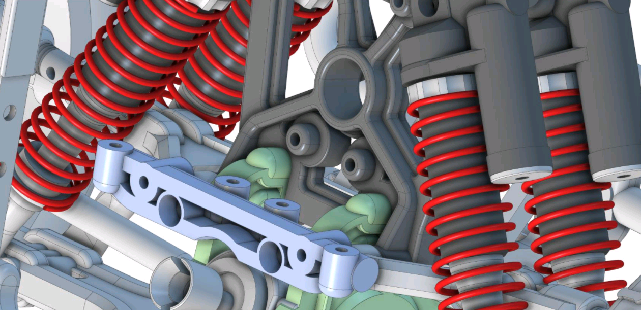

Conjuntos y ensamblajes: Podemos integrar en un solo modelo diferentes piezas, asociándolas
entre sí a través de relaciones de posición entre sus caras, sus aristas, ejes, etc. De esta forma podemos
crear conjuntos de piezas con un movimiento relativo entre ellas. Eso nos permitirá, entre otras cosas,
verificar la ausencia de interferencias en condiciones de funcionamiento. En caso de que haya interferencias
entre los sólidos, podremos evitarlas modificando en el propio ensamblaje las piezas constituyentes.

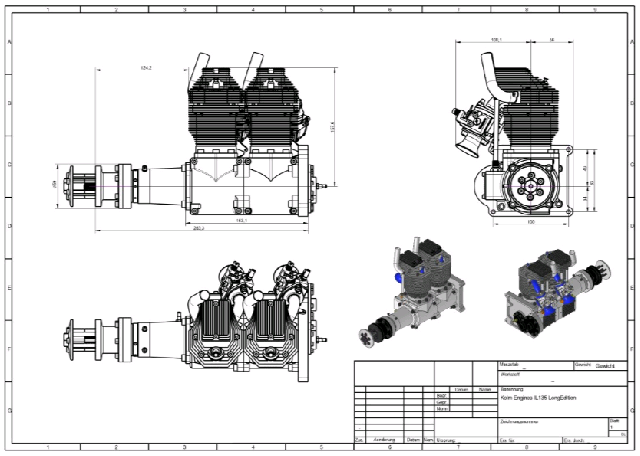

Generación automática de planos y listas de materiales A partir de los modelos de pieza
individual y de los ensamblajes, podemos crear automáticamente planos acotados, directamente relacionados
con los modelos sólidos de origen, de tal forma que al modificar éstos ultimos, tendremos la opción de
actualizar el plano 2D.
Podemos elegir las vistas del modelo a recoger en el plano, realizar secciones, vistas de detalle, vistas
auxiliares e incluir notación referente a tolerancias soldaduras,etc. Alibre genera también planos de conjunto
y despieces a partir de ensamblajes, así como listas de detalle de todas las piezas que componen el conjunto.
Integración con aplicaciones CAM Alibre dispone de su propia herramientaCAM y puede también
integrarse con programas de CAM tales como Ezcam, SprutCAM o Mecsoft (ir a la
página de Add-ons de Alibre).
Alibre se integra en un sistema sencillo que permite ir desde el diseño
conceptual de su pieza hasta el corte de la misma, y proporciona
herramientas para analizar la geometría de la pieza y los procedimientos y
parámetros de mecanizado en busca siempre de optimizar el tiempo de
fabricación y la calidad del producto (Ver
vídeos demo de una aplicación
de CAM con Alibre Workshop)
Soporte técnico Alibre es sin duda un programa con un excelente soporte técnico. Con un
sistema de tickets y accesible tanto por el usuario final como por CAEsoft, rara vez las respuestas van más
allá de los minutos. Bien con el sistema de tickets o con soporte directo on-line el apoyo al cliente está
más que garantizado.
Alibre se suministra en tres formatos, pensando en el usuario aficionado, el profesional o el avanzado.
Todas
las licencias son perpetuas, y están disponibles de modo local, flotante en red y una modalidad local pero
totalmente desconectada de la red por temas de seguridad. Para el usuario que lo utiliza para diseñar sus modelos
como hobby es ideal el Alibre Atom3D. Tiene un precio muy asequible y toda la potencia de un modelador sólido
paramétrico, a un precio de menos de 200€.
Recientemente se ha añadido otro nuevo producto: Alibre Workshop, que sería un CAM suministrado directamente
por Alibre pensando en un mercado de uso personal muy consolidado. Si está interesado en herramientas CNC
por favor consúltenos.
El Alibre professional ya cuenta con toda la capacidad para competir con los grandes programas de diseño (sin
superar la barrera de los 1000€). Lo que lo distingue del Expert sería el diseño de chapa (Sheet Metal), la
posibilidad de crear familias de piezas y renderizado (Keyshot). Estas características hacen que el Expert sea
la elección habitual de empresas con mucho diseño y varios usuarios. Alibre Expert está por debajo de los 2000€.
En la página de Alibre se pueden encontrar
ejemplos de diseño realizados con Alibre en muchos campos distintos:
Arquitectura, productos de consumo, electrónica, modelos históricos, diseño de máquinas, moldes, diseño de plantas,
robots, maquetas, instrumentos científicos, montajes de laboratorio, modelos de chapa plegada, muebles, ...
Una descripción más detallada de casos de éxito
puede encontrarse en esta página.
Nosotros reproducimos en nuestra
página de aplicaciones unos diseños de Singular Logistics que dan idea de la
capacidad del programa y el buen rendimiento de diseño que se puede llegar a conseguir.

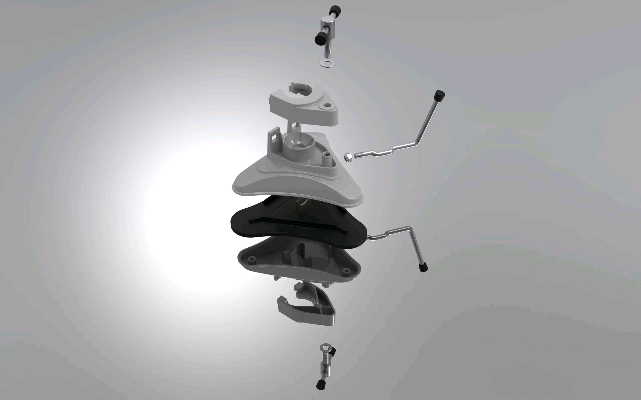

Junto con Alibre Expert se integra el software de renderizado
Keyshot . También
se puede integrar software de
SimlabSoft.
El rendimiento que se obtiene con cualquiera de ellos es fantástico. En minutos es posible contar con una presentación
fotorrealista de nuestro modelo, con materiales, luces y detalles que sorprenden por su versatilidad.

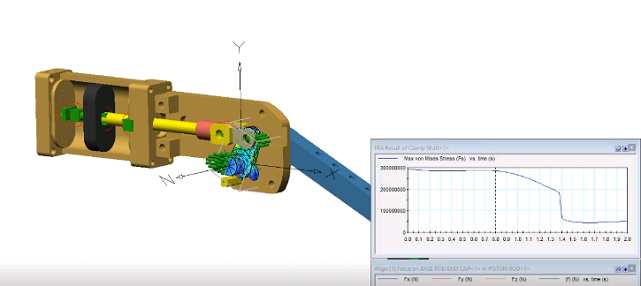

Alibre puede integrar soluciones como
FEMdesigner
o las de
Design Simulation Technologies.
En el segundo caso el paquete es bastante mas completo.
En temas de FEA y dada la experiencia que tenemos sugerimos consultar de forma muy precisa qué se quiere
conseguir y con qué medios se cuenta. En cualquiera de los casos podemos suministrar el software, la formación
o los servicios que sean necesarios. Pero para tener un buen rendimiento con estas herramientas hay que
contar con objetivos claros y una buena formación. Y sobre todo constancia y tenacidad.
Existen licencias educacionales (individuales) de Alibre para uso por estudiantes o profesores. Para uso en aulas de
formación y en laboratorios por favor consultar.
