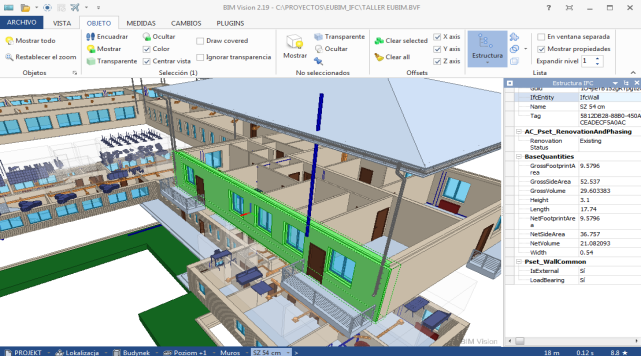

BIM Vision es un visor gratuito de modelos IFC. Visualiza los modelos BIM creados en formato IFC 2×3 e IFC 4. Tiene muchas características integradas (como herramientas de medida) y un gran rendimiento gráfico, y es el primer visor con un interfaz de programación para plugins. Actualmente ya está traducido a más de 15 idiomas (el proyecto se inicia en 2015) y es usado de forma sistemática por cientos de profesionales en multitud de empresas.

Interface BIM Vision

El interface de programación de BIM Vision para crear plugins permite al visualizador tener funciones adicionales dedicadas a usuarios muy concretos y respondiendo exactamente a sus necesidades. También permite la integración con otros sistemas, y extender así las posibilidades de trabajo con tecnología BIM.

En resumen, BIM Vision pretende ser una herramienta gratuita de visualización de uso extendido en grandes organizacones, con un interface muy simple, intuitivo y fácil de aprender. Para usuarios y aplicaciones concretas es rápido desarrollar pequeños programas con la API, de forma que no se complique el interface o el uso, y el usuario se pueda centrar en su trabajo. Mediante la API también es fácil integrar BIM Vision con bases de datos, ERP´s o programas o sistemas de gestión basados en contenidos alfanuméricos. De este modo BIM Vision permite hacer mucho más intuitivo el trabajo localizando en 3D en la posición exacta de la obra o proyecto aquellos elementos que antes eran sólo números de una larga lista.

BIM Vision API

La API (Aplication Programming Interface) de BIM Vision se puede descargar de forma gratuita en este link: SDK BIM Vision (Software Developer Kit). En la misma página se explica cómo desarrollar aplicaciones y en la API se incluyen ejemplos de una forma muy didáctica para poder ver todas las posibilidades que ofrece Bim Vision.

Gestor de plugins

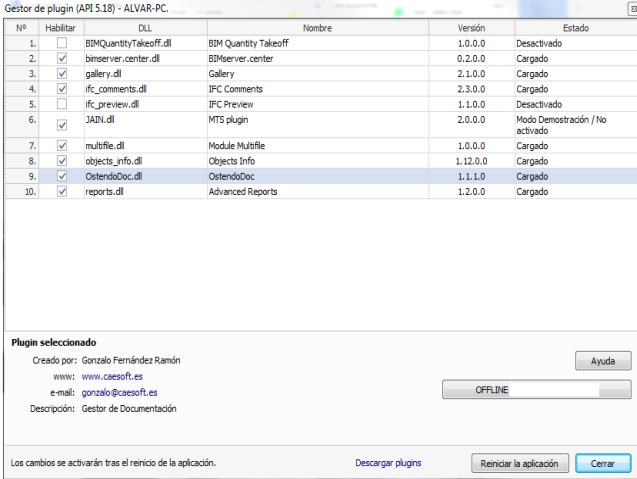

El programador puede desarrollar un aplicativo para BIM Vision y ponerlo a disposición de toda la comunidad de usuarios en el plugin store. O también podría querer extender el programa exclusivamente en su organización (pagando una licencia especial).

El plugin store (o la tienda de plugins) lo que facilita es el licenciamiento y protección de los programas así como un canal de venta ya establecido. El programador sólo se centra en su trabajo de desarrollo y en un tiempo record puede tener el aplicativo disponible para uso.

Plugin STORE

El plugin store sería la tienda en la que comprar aplicativos para BIM Vision. El precio no debe ser elevado y la licencia es de uso personal en un PC. Cualquiera puede desarrollar un programa para BIM Vision y la intención es tener un gran conjunto de herramientas sencillas que ayuden a hacer tareas concretas. En lugar de tener un programa para todo se trata de tener un visualizador muy sencillo de manejar con unos cuantos botones para hacer exactamente lo que quiero.

En CAEsoft desarrollamos plugins para BIM Vision bien por nuestra propia iniciativa o por encargo. En muchos casos esos plugins no aparecen en la tienda porque el propietario quiere un uso restringido en su organización. El link de descarga y el código de uso de desarrollos privados no son públicos aunque el procedimiento de desarrollo y la forma de protección es la misma. En casos concretos otros desarrolladores de software cuenta con licencias OEM para integrar BIM Vision en sus aplicativos. En estos casos se utiliza un licenciamiento especial así como un ejecutable específico adaptado al programa final.

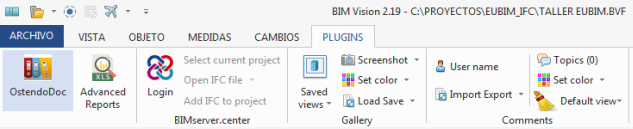

Entre los plugins que pueden llamar más la atención vamos a destacar tres. El primero sería MULTIFILE. Con multifile es posible cargar varios IFC en el mismo entorno de visualización. En modo DEMO (todos los plugin tienen un modo DEMO de prueba) es posible cargar 2 IFC en pantalla. El poder disponer de muchos IFC en una misma sesión ayuda en la coordinación del proyecto.

El segundo plugin a destacar sería el OBJECTS INFO. Con este plugin podemos hacer búsquedas y seleccionar objetos de forma muy eficiente. Estas selecciones las puedo utilizar en otras operaciones posteriores.

El tercer plugin sería el ADVANCE REPORTS. Con esta aplicación podemos generar hojas excel con tablas que contienen información del modelo IFC. LAs tablas son interactivas y podemos ver en el visor los elementos que seleccionamos en la tabla. Advance Report ya es un auténtico motor de generación de informes con gran capacidad de hacer comprobaciones de pesos totales, longitudes,... o generar tablas de GUIDs para enlazar con otros aplicativos.

En CAEsoft hemos desarrollado un plugin pensado para la gestión de documentos del proyecto. Sería el OstendoDOC. Sólo está disponible para 32 bits y su precio es de 25 euros. Permite enlazar documentos con el modelo 3D mediante una tabla excel que se utiliza para editar los vínculos. En un momento determinado OstenDOC puede ser una herramienta muy útil para entregar todos los documentos de un proyecto y poder revisarlos con el modelo 3D.

Referencias

El ITEC de Cataluña ha desarrollado el TCQBIM sobre la plataforma de BIM Vision. Actualmente ha lanzado con su versión 5.3 una planificación gráfica , la federación de modelos en IFC y la exportación del presupuesto y certificaciones también en IFC.

Plugin Bimserver center


Datacomp Sp. ha desarrollado para el bimserver de CYPE Ingenieros un plugin disponible en le store llamado Bimserver.center. La idea es que usuarios del bimserver center puedan revisar modelos utilizando BIM Vision.

Proyectos de implantación en constructoras y administraciones

Si bien la tecnología BIM en entornos de proyecto ofrece indudables ventajas, cuando hablamos de grandes organizaciones el problema de implantar una nueva tecnología choca con la carga inmensa que suponen los ERPs y sistemas internos de gestión (que ya están implantados y dando valor). De nada sirven la utilidades gráficas si me tengo que pelear con mi sistema interno de compras, mi contabilidad o mi sistema de certificación.

El problema de ligar dos estructuras de datos no es nuevo y la clave radica en disponer de campos en las dos estructuras que podamos vincular de forma segura. En el caso de IFC cada elemento de nuestro proyecto tiene un GUID único. Por tanto podemos vincular tablas de datos con elementos geométricos de forma inmediata. En BIM Vision es fácil gestionar esta relación y programar aplicativos similares al plugin MTS. MTS es un sistema de item-tracking o seguimiento de piezas en construcción de estructura metálica (aunque puede utilizarse en cualquier entorno). Con MTS puedo estar gestionando y controlando en la nube el movimiento de mis piezas y conjuntos y trapasar esa información a BIM Vision para verla en colores y 3D.

Del mismo modo en una organización puedo mantener los actuales sistemas de gestión e integrar los nuevos modelos 3D que me ofrece el BIM. No se está hablando de costosos programas sino de desarrollos internos que gracias a la API son económicos y con posibilidad de extenderlos en toda la organización tanto de obra como en administración.

Soporte Técnico

BIM Vision sí dispone de un ágil soporte técnico, tanto desde CAEsoft como representante en paises de habla hispana como por parte de Datacomp. El soporte se dirije fundamentalmente a desarrollo de aplicaciones. Pero cualquier usuario tiene a su disposición un canal de ayuda a través del correo service(a)caesoft.es o en contact(a)bimvision.eu .

Licencias educacionales

Con la intención de promocionar en la universidad las nuevas tecnologías BIM se ha preparado un paquete educacional de plugins con un coste por puesto de 10€. En caso de estar interesados por favor contactar con nosotros y os ayudaremos en lo posible. Recordar que la licencia de los plugin está ligada a una máquina, aunque la autorización se gestiona a través de la web (es decir, fácilmente se toma o se deja la licencia en un servidor.
